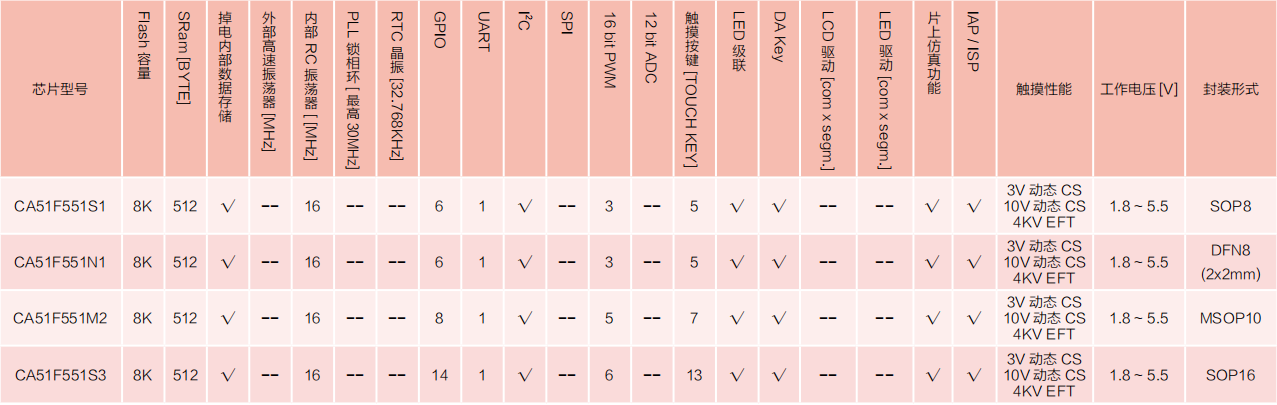

CA51F5系列 PWM+触摸类型

时钟系统

●  内置低速RC振荡器：131KHz
●  内置高速RC振荡器：16MHz (精度可达±1%@3.3V/25℃）

TMC功能

●  时钟源为内置低速RC振荡器，中断时间最小单位为512个低速RC振荡器时钟周期
●  可配置中断时间为1-256个最小单位时间

中断系统

●  7个有效中断源
●  两级中断优先级，支持中断嵌套
●  5个外部中断源，3个外部中断可配置任意信号引脚作为中断输入脚

定时器

●  3个16位通用定时器: 定时器0，定时器1，定时器2

通用输入输出口（GPIO）

●  最多支持14个GPIO口
●  支持推挽、开漏、强上拉、弱上拉、强下拉、弱下拉、高阻模式
●  推挽模式下可设置不同驱动强度和翻转速度

触摸按键（Touch Key）

●  内置触摸感应控制器
●  支持13触摸通道
●  触摸可设置内部充电和内部基准，可有效抑制电源低频干扰
●  支持触摸引脚与LED驱动引脚复用
●  内置防水补偿机制
●  高抗干扰性，符合EMC(CS)标准
●  支持触摸省电模式，最低功耗小于10uA

PWM

●  支持6通道PWM，在16位范围内可任意配置周期和占空比
●  支持可直接输出内部时钟功能
●  支持PWM中断

●  支持2路级联LED驱动，扫描频率大于400Hz/S，  数据发送速度800Kbps
●  支持直接控制WS2812或类似的驱动芯片，符合单色或七彩LED灯带产品的需求。

低电压检测（LVD）

●  可配置电压检测范围1.7 – 4.8V (每0.1V一级),可用于检测电池电压
●  可设置低电压复位或中断
●  可选择检测VDD电压或引脚输入电压

DA KEY功能

●  支持两路DA输出，每路可配置32档输出电压，可实现AD按键功能。

复位模式

●  芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位

看门狗

●  27位看门狗定时器，16位调节精度，可配置看门狗复位或中断

通用串行接口（UART）

●  支持1个UART接口
●  支持1字节接收缓存

I2C接口

●  内置1路I2C接口，支持主从模式，支持标准/快速/高速模式
●  I2C可设置数字滤波，增强I2C抗干扰性能

程序下载和仿真

●  支持ISP和IAP
●  支持在线仿真功能

低功耗

●  STOP模式，电流<10uA
●  IDLE模式，电流<15uA
●  低速运行模式，电流<30uA
