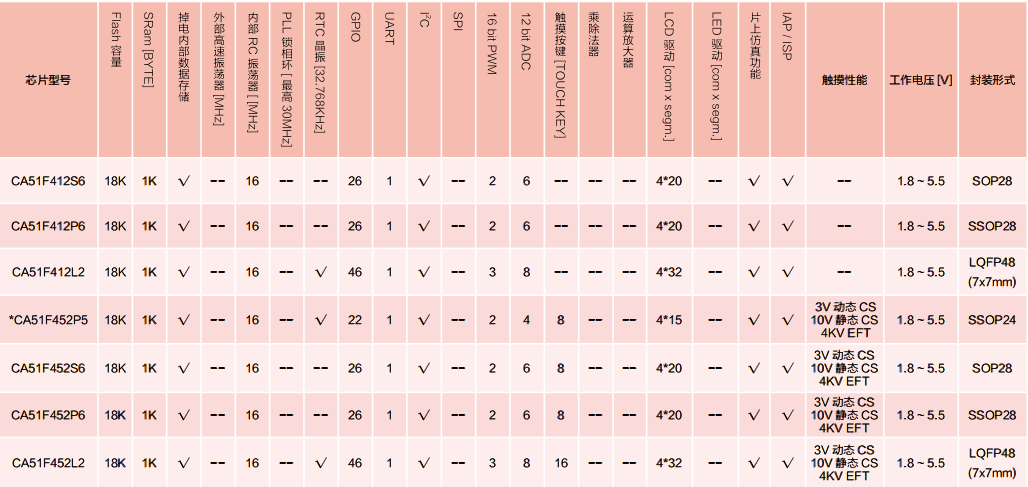

CA51F4 系列芯片是基于 1T 8051 内核的 8 位微控制器，通常情况下，运行速度比传统的 8051 芯片快 10 倍， 性能更加优越。内置 13/16/32K Flash 程序存储器，可多次重复编程的特性给用户开发带来了极大的方便。
● 内置低速RC振荡器：131KHz
● 内置高速RC振荡器：16MHz (精度可达±1%@3.3V/25℃）
● 外部RTC振荡器：32.768KHz
● 内置RTC模块可计时、分、秒、星期、天数，支持闹钟
● 支持毫秒、半秒中断
● 15个有效中断源
● 两级中断优先级，支持中断嵌套
● 10个外部中断源，可配置任意信号引脚作为中断输入脚
● 3个16位通用定时器: 定时器0，定时器1，定时器2
● 最多支持46个GPIO口，支持推挽、开漏、上拉、下拉、高阻模式
● 推挽输出时，单个GPIO推电流支持5mA， 灌电流支持10mA
● 3个GPIO灌电流最大支持20mA，可作为LCD的背光控制
● 1个PWM管脚灌电流支持250-400mA(4级设置），做为遥控载波驱动端口
● 支持8通道12位SAR ADC，内置运放和比较功能
● 支持3种基准电压源：VDD、内部基准、外部基准
● 选择内部电压为基准电压时可测量VDD电压
● 支持检测信号缩小功能，缩小倍数可选
● 支持3通道PWM，在16位范围内可任意配置周期和占空比
● 支持可直接输出内部时钟功能
● 支持PWM中断
● 支持电容型升压模式LCD驱动和电阻型LCD驱动两种模式
● 最大可支持5com x31seg、4com x 32seg
● 可配置占空比：1/2、1/3、1/4、1/5Duty
● 可配置四档触发电压2.0V、2.7V、3.7V和 4.4V
● 可设置低电压复位或中断
● 芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位
● 27位看门狗定时器，16位调节精度，可配置看门狗复位或中断
● 支持1个UART接口
● 支持1字节接收缓存
● 内置1路I2C接口，支持主从模式，支持标准/快速模式
● I2C可设置数字滤波，增强I2C抗干扰性能
● 支持ISP和IAP
● 支持在线仿真功能
● STOP模式，电流<10uA
● IDLE模式，电流<15uA
● 低速运行模式，电流<30uA
