W-TRS-5.5DX（数字式，学生卡测温专用)

W-TRS-5.5Dx 是一款直插形式的数字红外热电堆芯片，用于非接触测温应用。芯片内置热电堆传感器和专用处理芯片，用户无需其他外围，直接通过IIC 总线与传感器进行通讯读取最终测量温度。

本产品主推型号为带5mm 和8mm 金属筒的标准型号，带出厂标定，适合于额温枪、学生卡等近距离测温设备，具体信息为：

W-TRS-5.5D1 --- 裸传感器，TO-46 封装，视场角FOV = 90°

W-TRS-5.5D2 --- TO-46 封装加5mm 高金属筒，视场角FOV = 75°

W-TRS-5.5D3 --- TO-46 封装加8mm 高金属筒，视场角FOV = 60°

结构设计

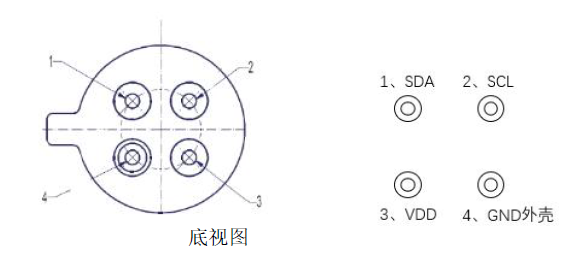

1.管脚定义

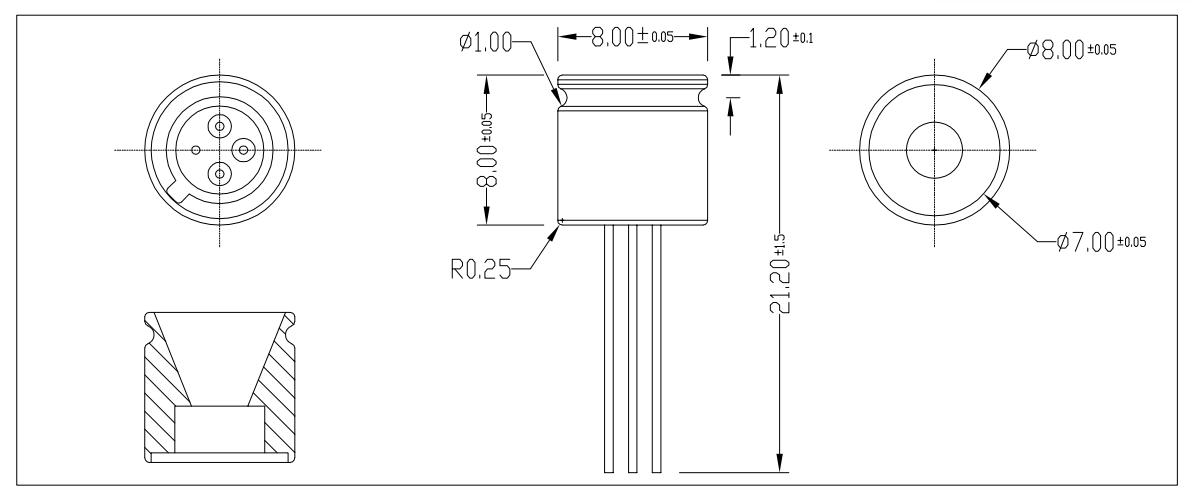

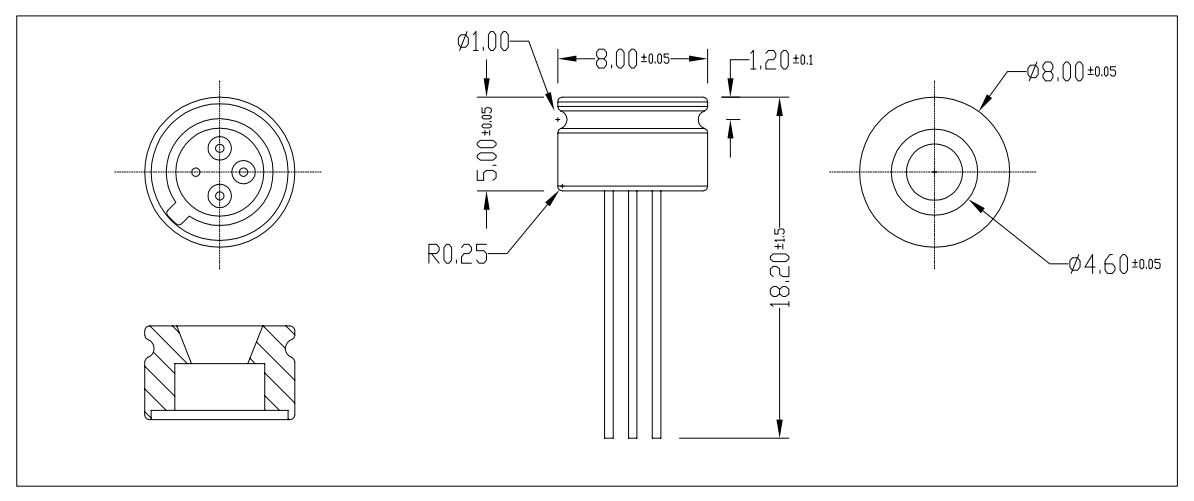

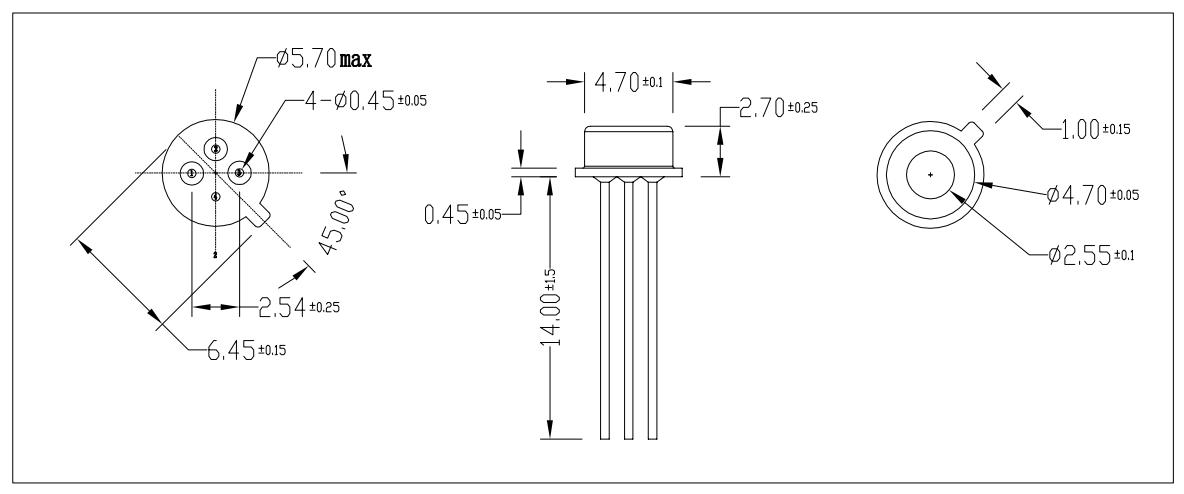

2.外形尺寸

3.结构设计要求

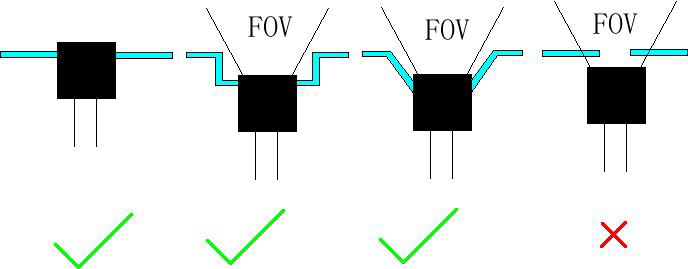

对于带金属光杯的型号，如果结构上允许，可以将传感器镜头突出设备外壳上表面。如果外观有限制需要将器件内置，则需要保证结构避让器件视场。

对于有特殊需求需要使用TO46 裸传感器芯片的产品，其本身感光视场角FOV 约为90 度。因为红外热电堆传感器对光、热非常敏感，所以环境温度越稳定，杂散光干扰

越小，得到的测量结果越精确。一般来说不建议直接使用传感器进行测量，在产品中应用需要结构上的配合。

传感器本身自带硅滤光片，因为滤光片对红外线有衰减，会导致测量结果偏低，如非必要，不要再增加其他滤光片。

4、热设计要求

环境温度对测温效果影响较大，尽量保证传感器处于一个稳定的环境温度下，避免热源对其影响。因此要远离高发热器件，PCB 上传感器四周尽可能做开槽设计，将传感

器置于孤岛。

5、测温距离

传感器输出特性在近距离（一般指距离传感器镜片20mm 以内）时受距离影响稍大，因此测量人体时建议的测量距离为2-5mm 左右，测量其他物体在满足视场角的情况下

可以适当拉长距离。

硬件设计

器件引脚包含电源、IIC 总线共4 个管脚，供电电压允许范围为2.3~3.6V。传感器本身功耗很低，电源地之间使用一颗0.1uF 电容即可，如果传感器离供电部分比较远，可以考虑增加一个10uF 电容，以保证电源稳定降低噪声。

程序设计

传感器采用IIC 接口，器件上电后需要等待2mS 以上，待器件复位并完成初始化操作即可以直接读取测量温度结果。器件能直接提供自身温度、物体温度（表温）等数据。

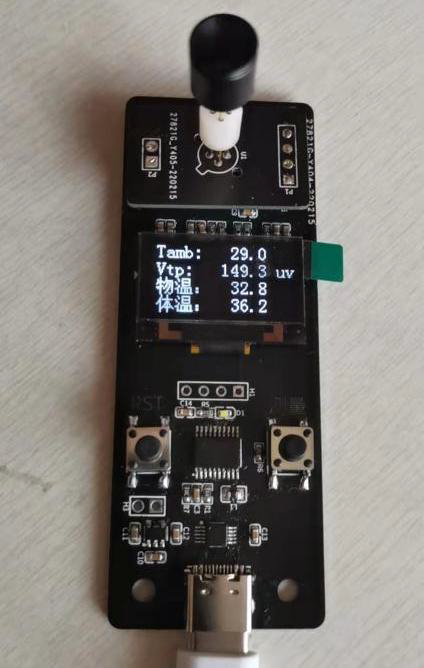

为配合合作伙伴快速上手，本司开发了一块demo 板，用于对各型号传感器进行评估测试。测量结果会在屏幕上显示，并可以通过USB 转串口打印到PC 端串口调试软件。

说明：

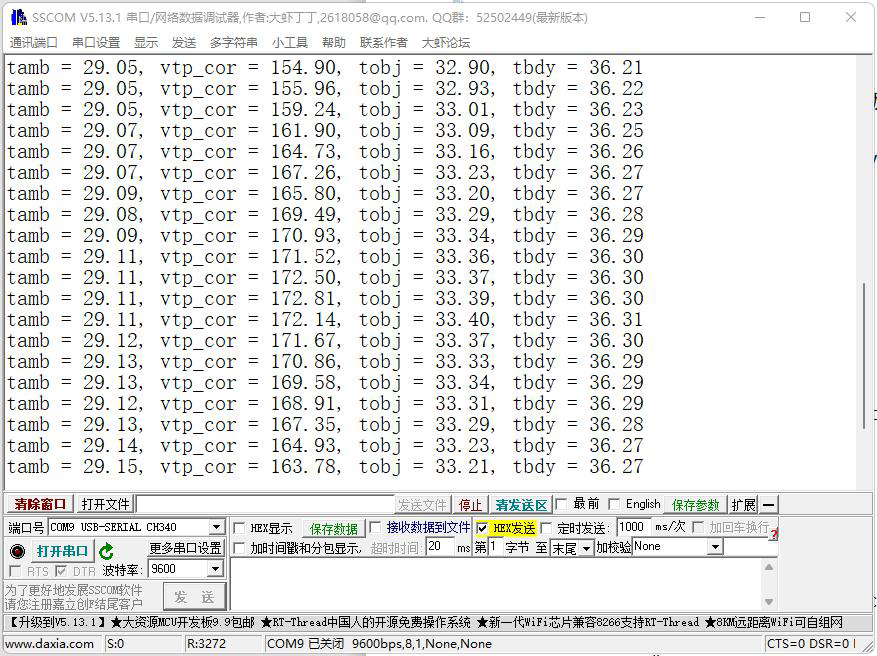

1、demo 板通过Type-C 插座供电，demo 板供电电压为5V。使用时将demo 板通过Type-c 连接至PC 端，即可从屏幕上查看结果。如需串口显示数据，需安装沁恒CH340 驱

动程序然后使用串口调试软件进行操作，串口通信设置为：

波特率：9600

数据位：8

停止位：1

无奇偶校验

2、demo 板屏幕显示从上到下依次是：环境温度（tamb）、传感器输出电压（vtp_cor）、物体（表面）温度（tobj）、人体温度（tbdy）。上述数值温度单位为℃，电压单位为uV。其中前三个值为器件原始输出，体温值使用我司算法根据原始值计算得到，仅供参考，用户可以根据需要使用自家体温算法来处理数据。

3、左侧按键为复位，右侧按键可以控制程序启动、暂停。
